球管、探測器和高壓發生器，并稱為X射線類設備的三大核心部件。“器械匯”以往曾整理過全球六大CT球管獨立制造商、八大平板探測器獨立制造商以及十家國產CT球管廠商等文章。
就CT設備而言，相比于球管和探測器，CT高壓發生器是三大核心部件中較少被提起的一個。由于技術壁壘很高，涉足這一領域的廠商非常少，除GE、西門子醫療擁有自制的高壓發生器之外，目前CT所使用的高壓發生器絕大部分都來自美國獨立制造商Spellman(斯派曼)，此外，美國萬睿視、飛利浦旗下的當立也生產CT高壓發生器。近年來，也開始有國產廠商進入這一領域。本文盤點了博思得、萬睿視、埃斯凱、斯派曼、當立等五大CT高壓發生器獨立制造商。
(本文根據公開資料整理，信息收集截至2021年8月15日，排名不分先后。)
博思得
蘇州博思得電氣有限公司(以下簡稱“博思得”)成立于2015年2月，其創始人黃強先生畢業于上海交通大學，曾入選2018年“蘇州高新區科技創新創業領軍人才(團隊)”創業類人才。
博思得總部位于蘇州科技城醫療器械產業園，占地面積2400m2，現有員工120人，其中大約三分之一為研發人員。2021年6月，8041m2的新廠房暨研發中心啟動裝修，預計今年8月完工。聯影醫療是博思得的客戶之一，2020年初新冠疫情爆發時，聯影醫療參與了武漢火神山醫院建設，博思得接到聯影醫療供貨通知后，組織人員加班加點第一時間發貨。
目前，博思得擁有三大產品線及五項核心技術。
三大產品線
高壓發生器
電源分配系統
組合式X射線源
五項核心技術
電力電子技術
高壓絕緣技術
材料科學技術
軟件控制技術
散熱技術
其產品主要應用于高端X光影像系統，包括：DR(含移動DR、動態DR、便攜DR)、CT、乳腺機、C型臂、CBCT、安全檢測和工業檢測。

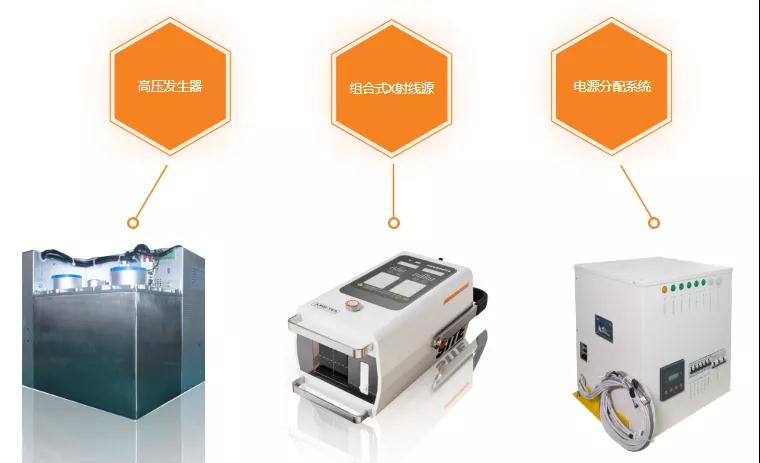

▲ 高端X光影像核心部件整體解決方案

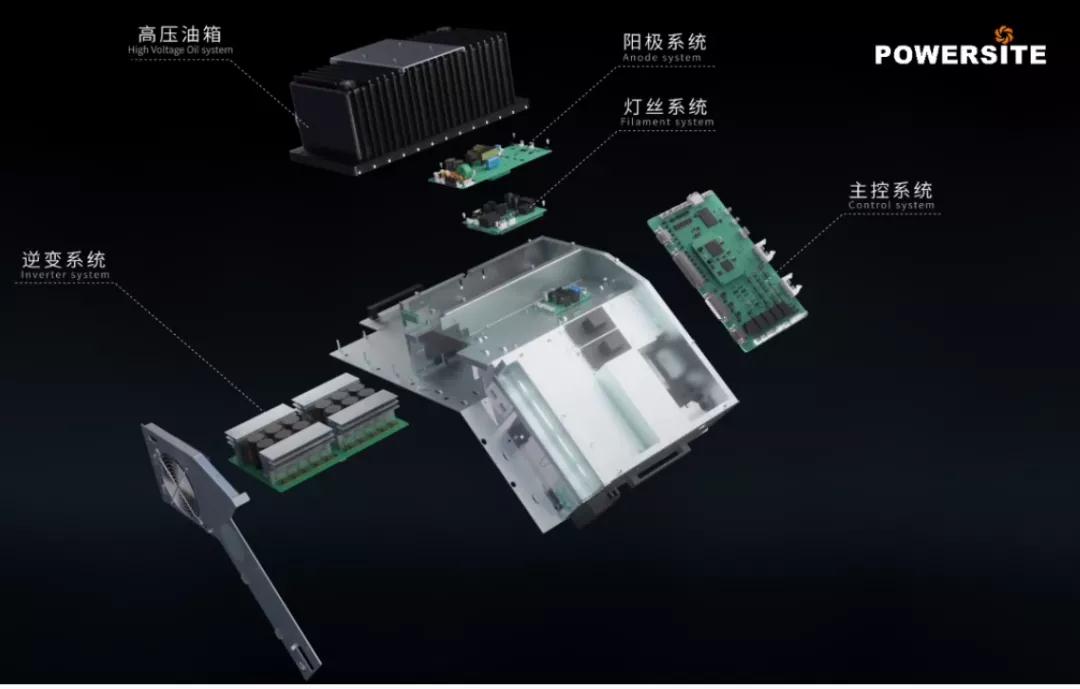

其中，博思得的PSG-CT系列主要應用于CT系統，由控制箱(包含控制系統、逆變模塊、球管旋陽驅動電源以及燈絲驅動電源)和高壓油箱組成。采用MOSFET方案，輸出頻率高，油箱耐壓等級高，陽極采用變頻變壓無級驅動技術，可兼容各類球管，包括液態金屬軸承球管，支持陽極接地。特點包括：
最大開關電源頻率達到200kHz；
全數字無級變速旋陽控制技術；
快速上升時間小于2ms；
支持高速旋轉CT 120rpm；
支持行業標準的CT管(包含液態金屬軸承球管)；
提供無線通訊功能；
油箱耐壓等級高(180kV)；
50kW具備柵控功能；
可提供訂制化服務。
(圖片來源：博思得官方微信公眾平臺)
2019年3月，博思得與上海交通大學簽訂合作協議，成立“上海交通大學-蘇州博思得聯合研發中心”，雙方將進行全方位戰略合作。
2021年6月，江蘇省產業技術研究院與蘇州博思得電氣有限公司正式簽署“JITRI-博思得聯合創新中心“共建協議，中心將聚焦移動DR高壓發生器等系列創新產品，共同開展產業關鍵技術、共性技術和前沿技術的深度合作。

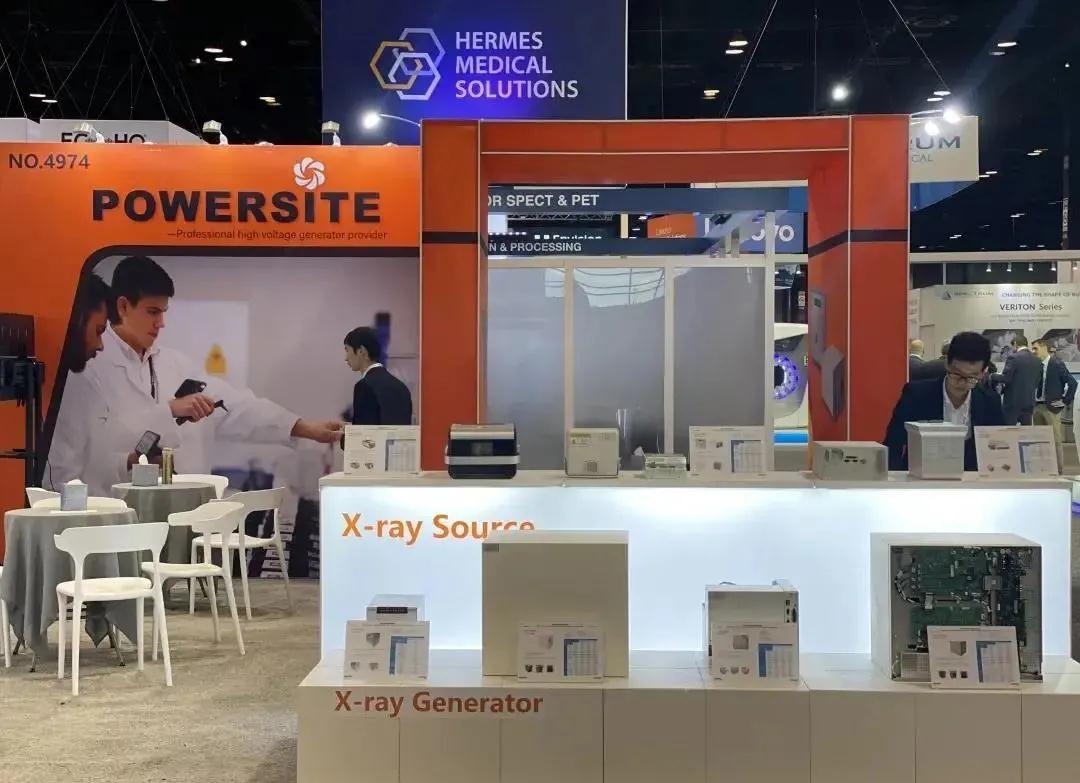

2019年11月，博思得首次參展RSNA。
(圖片來源：博思得官方網站)

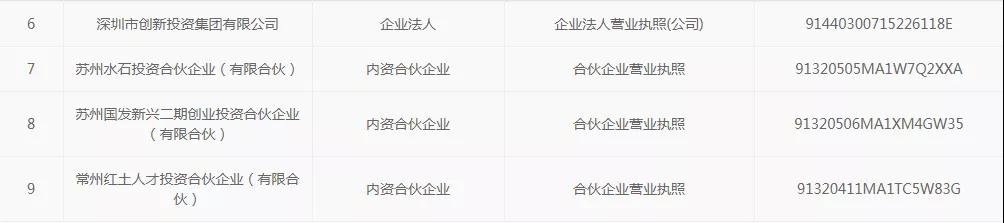

2019年9月，深圳市創新投資集團有限公司、蘇州國發新興二期創業投資合伙企業(有限合伙)和常州紅土人才投資合伙企業(有限合伙)新增成為博思得股東。
▲ 博思得部分股東
(信息來源：國家企業信用信息公示系統)
2021年2月，其創始人黃強在“蘇州高新區醫療器械擬上市企業沙龍”上表示，博思得在2020年下半年實現了CT領域核心部件的突破，同時也在抓緊上市步伐。
萬睿視
萬睿視的CT球管和平板探測器在業內擁有較高的市場份額和知名度，“器械匯”也多次做過介紹，但其CT高壓發生器產品卻鮮為人知，事實上，萬睿視目前已擁有三種配置的高壓系統：60kW、80kW和100kW，未來還會有120kW的配置。
萬睿視高壓系統由三部分組成：
G-box(Generator Box，整合了所有的控制、陽極驅動和額外的電源輸入)；
HVT(High Voltage Tank，高壓坦克)；
FTU(Filament Transformer Unit，燈絲變壓?jiǎn)卧?，整合了高壓電纜)。
整個VCT系列具備了先進的功能，如自動燈絲校準、自動的打火恢復(僅僅500μs短時間中斷)、高壓的認證識別、快速劑量調制、集成定子驅動控制和輔助電源。

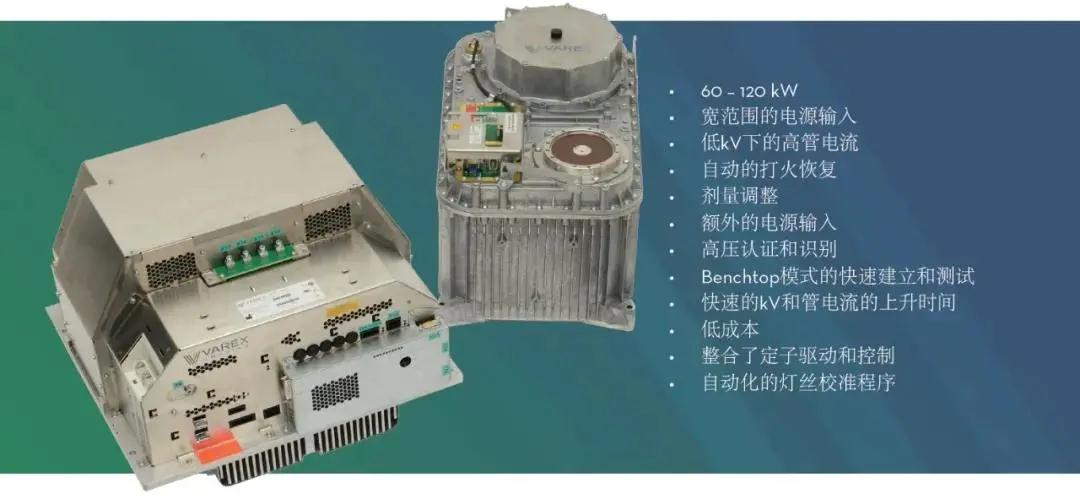

▲ G-box(左)和高壓坦克(右)
(圖片來源：萬睿視官方微信公眾平臺)
FTU，即燈絲變壓器單元，可以分為兩種：?jiǎn)螣艚zFTU(支持MCS-7500球管)和雙燈絲FTU，高壓電纜的長度和連接器可以根據不同的要求來變更。
埃斯凱

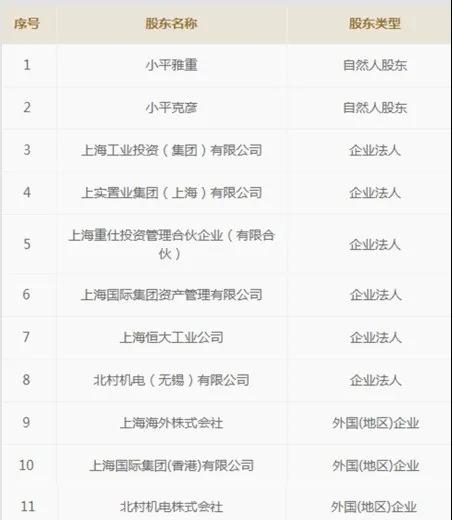

上海埃斯凱變壓器有限公司(簡稱“埃斯凱”，也稱“上海SK”)成立于1993年，是一家中日合資企業，總部位于上海嘉定，在北京、天津、安徽等地分別建有研發中心和生產基地，并在海外設有銷售及技術支持辦事處。
(信息來源：國家企業信用信息公示系統)
二十多年來，埃斯凱從單一生產變壓器，發展成為專業從事醫療電氣設備零部件、醫療電源系統的研發、設計、制造和服務于一體的企業。
埃斯凱的產品和服務涉及五大領域：
醫療
工業機械
鐵路、公路及運輸
消費類電子產品
太陽能與新能源
其中在醫療領域的主要產品和服務包括：
變壓器(power transformers)
鈑金(power transformers)
高端設備裝配(high level assembly)
電源分配系統(power distributed units)，
X射線高壓變壓器(X-ray high voltage transformers)
X射線源(X-ray source)
埃斯凱的醫療產品可用于CT、X射線設備、磁共振、心血管設備、操作控制設備、超聲、直線加速器以及嬰兒保育箱等。
埃斯凱自1993年開始與GE醫療合作。據2016年的報道顯示，GE醫療采購業務占埃斯凱整體業務約23%，除乳腺機產品線外，雙方合作領域幾乎覆蓋GE醫療全部產品線，從CT、核磁共振、X光、外科診斷設備到醫學超聲波、心血管機等，供貨范圍除GE醫療在中國設立的北京、天津、無錫工廠，還遍及GE在全球的眾多工廠，包括日本、美國、以色列、芬蘭、新加坡、印度、巴西、法國等。2014年，GE醫療授予埃斯凱“全球最佳供應商”稱號。埃斯凱還在2016年獲得了瓦里安醫療的年度服務獎。

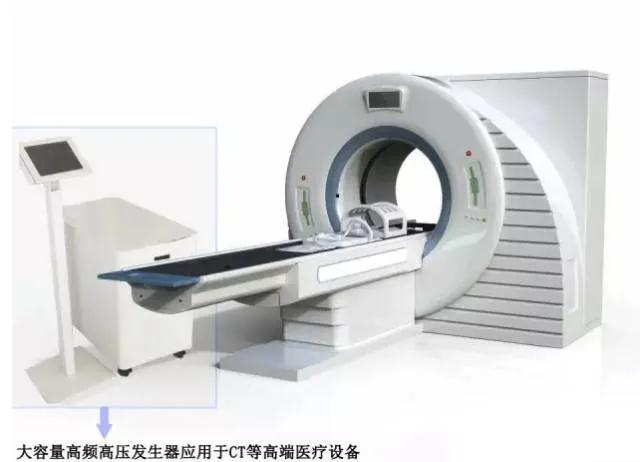

2016年，埃斯凱研發成功首款完全具有自主知識產權的高端醫療設備用大容量高頻高壓發生器，采用逆變頻率20KHz～100KHz輸入，提供給球管的高壓電場可達到150KV，應用了最新的PWM高頻脈寬調制技術，閉環調整，采用大功率IGBT器件及其驅動技術，電壓大反饋，使電壓穩定度大幅提高。除高端醫療設備外，在工業、農業、國防、科學研究等領域也有著廣泛應用。
(圖片來源：埃斯凱官方微信公眾平臺)
斯派曼
Spellman(斯派曼)公司始建于1947年，總部位于美國紐約，目前在北美、歐洲和亞洲等地共建有5個設計中心、6個生產中心、8個維修地點，全球員工超過2,100人。
2004年，斯派曼在中國成立獨資企業——斯派曼電子技術(蘇州工業園區)有限公司；之后分別在北京和深圳設立了銷售辦事處。
斯派曼旗下?lián)碛卸鄠€(gè)品牌，產品主要應用于醫療成像、安全檢查、各類檢測、集成電路、工業應用、基礎研究、能源環境、海底供電等多種行業或領域。
▲ 旗下品牌
其中，用于醫療成像的產品包括了1kV-320kV的電壓范圍，以及幾瓦到100千瓦以上的功率范圍，涵蓋螺旋CT、乳腺X線攝影、骨密度測定、CBCT、普放設備、專業成像及治療(包括獸醫成像、核醫學成像和滅菌照射等學科)、血管成像、影像引導治療(直線加速器/腫瘤放射治療)、外科應用等。
斯派曼自1985年提供世界第一臺螺旋CT發生器以來，至今已經三十多年，據其官網介紹，迄今生產的CT發生器已超過30,000臺。

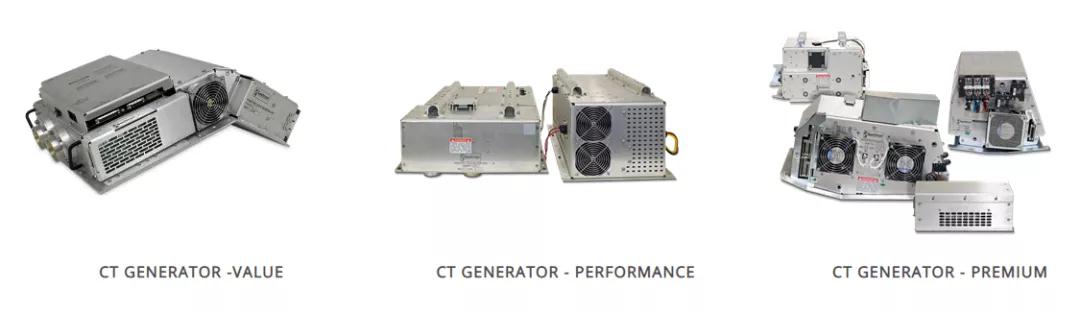

▲ CT發生器三大系列產品
Value系列
分為32kW/42kW/50kW三個型號，具有相同尺寸和接口；
適用16/32排CT，機架轉速0.5s/r。
PERFORMANCE系列
分為50kW/80kW兩個型號；
適用64排CT，機架轉速0.5s/r。
Premium系列
Premium系列是斯派曼的高端產品系列，110kW；
適用于128排及以上CT，可承受機架轉速小于0.25s/r；
支持光譜成像和雙能量成像。
當 立

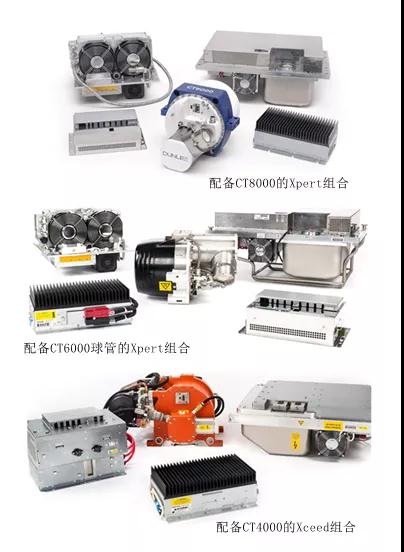

當立提供有三款高壓發生器與球管的組合套裝產品，分別是配備CT8000球管的Xpert組合、配備CT6000球管的Xpert組合和配備CT4000的Xceed組合。三款產品組合均分別包括CoolGlide?技術CT球管、高壓發生器、冷卻裝置和電纜。
近年來，國產廠商致力于實現關鍵零部件的自主可控。在CT高壓發生器領域，除本文介紹的國產廠商博思得、合資廠商埃斯凱之外，國產CT的兩大“金剛”——東軟醫療和聯影醫療，也已在CT高壓發生器領域布局。
東軟醫療目前已經擁有Lunar-R、Lunar-RF 和Venus 三個系列 X 射線高壓發生器產品。早在2019年中國醫學裝備大會上，東軟醫療就曾設立關鍵零部件展區，CT高壓發生器是其中之一。2021年5月18日，沈陽市制造強市建設工作領導小組正式印發了《沈陽市改造升級“老字號”、深度開發“原字號”、培育壯大“新字號”專項行動計劃（2021-2023年）》。其中，在支撐“新字號”產業發展的關鍵突破點中提出：“以CT高壓發生器、生物醫學濾光器件項目為示范，實現醫療裝備關鍵核心部件自主生產”。眾所周知，東軟醫療的總部在遼寧沈陽，有理由相信，假以時日將獲重要突破。
另?yè)?jù)“醫工研習社”報道，聯影醫療已成功研制出50kW高壓發生器，并應用在其40排CT：uCT530+。
此外，2021年6月29日，江蘇省句容市①科學技術局、句容市財政局聯合發布《關于印發<2021年度句容市級科技計劃項目指南>及組織申報項目的通知》，在“2021年度句容市科技成果轉化項目指南及申報要求”中，“高端醫療器械：CT高壓發生器等醫療器械關鍵核心部件”赫然在列?！捌餍祬R”將持續跟進后續官方公告。
注①：句容市是江蘇省鎮江市代管的縣級市，地處蘇南，東連鎮江，西接南京，是南京的東南門戶。
